Hydraulické válce firmy AHP Merkle GmbH
Zamykací hydraulické válce firmy AHP Merkle GmbH
Robustní zamykací hydraulické válce firmy CYTEC Zylindertechnik GmbH
Hydraulické válce firmy AHP Merkle GmbH
Hydraulické válce AHP Merkle.
Ucelený sortiment hydraulických válců pro různé aplikace.
– nástroje
– vstřikovací formy
– konstrukce strojů
– slévárenství
– automotive

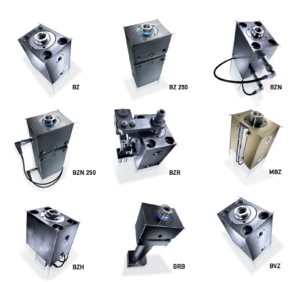

Blokové válce:
– kompaktní hydraulické válce |  |
– max. napájecí tlak až 500bar (záleží na typu válce) | |
– určeno převážně pro vstřikovací formy | |
– průměr pístu až 200mm | |
– standardní zdvihy jsou skladem | |
– mnoho způsobů upevnění | |
– pístnice válce je kalená | |

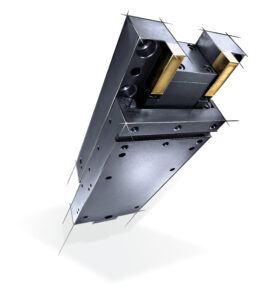

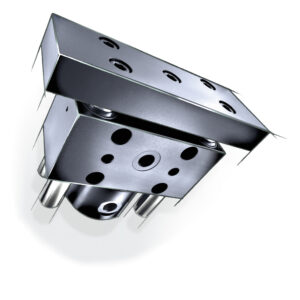

Tlačné jednotky:
– max. napájecí tlak až 250bar |  |
– vedená přední upínací deska | |
– kalená pístnice | |
– 2,3 a 4 vodící sloupky | |
– snímání koncových poloh | |
– primárně určeno pro střižné nástroje |  |
– standardní zdvihy 50, 75 a 100mm | |
– skladové zásoby | |
– řada BSE a ZSE | |

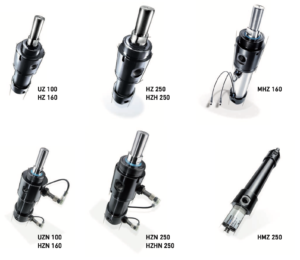

AHP Standard:
– max. napájecí tlak až 250bar |  |
– snímání koncových poloh | |
– kalená pístnice | |
– mnoho způsobů upevnění | |
– řada UZ100 možno použít i pro pneumatiku | |
– volitelný zdvih válce | |

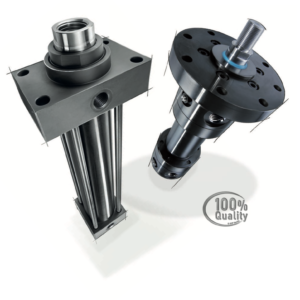

DIN válce:
– max. napájecí tlak až 250bar |  |
– válce vychází z DIN norem | |
– kalená pístnice | |
– mnoho způsobů upevnění | |
– průměr pístu až 200mm | |
– velký výběr příslušenství | |

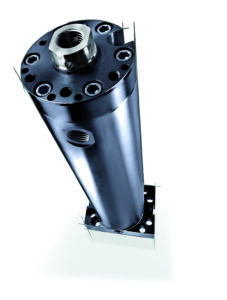

Válce s externím vedením:
– max. napájecí tlak 160bar |  |
– kalená a tvrdě chromovaná pístnice | |
– plasmaticky nitridován plášť válce, který je určen pro vedení | |
– průměr pístu od 63 – 140mm | |
– stavitelné tlumení pro obě koncové pozice | |
– určeno pro tlakové lití | |
Jednotky pro vytažení jádra:
– speciální design určení k vytrhávání jádra |  |
– max. napájecí tlak až 250bar | |
– průměry pístu 32, 40 a 50mm | |
– kalená a tvrě chromovaná pístnice | |
– obrácený chod válce, pro vytrhávání jádra se používá velký průměr pístu | |
– lineární vedení | |
– možnost snímání koncových poloh | |

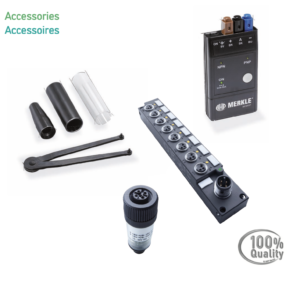

K válců je možno dodat velké množství příslušenství, od spojek, protikusů spojek, kloubů nebo per.
– katalog ke stažení – ahp.book_4.1.pdf
– CAD-data – https://www.ahp.de/en/cad-data/cad-configurator/
Zamykací hydraulické válce firmy AHP Merkle GmbH

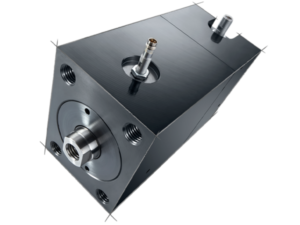

Kompaktní zamykací hydraulický válec VBZ 161
– kompaktní bloková konstrukce
– vysoké zamykací síly
– možnost uzamčení s předpětím
– snímání v uzamčené pozici
Píst ø/mm | Pístní tyč ø/mm | max. zdvih mm | Síla – bez předpětí kN | Síla – s předpětím kN |
32 | 20 | 80 | 80 | 60 |
40 | 28 | 110 | 140 | 100 |
50 | 36 | 190 | 230 | 172 |
80 | 56 | 220 | 500 | 375 |
– video – https://youtu.be/Tvl83n-ZH3w?si=9RcGd3avb3sPMVvD
– katalog ke stažení – Katalog-VBZ_de_en_fr_0119_WEB
– CAD-data – https://www.ahp.de/en/cad-data/cad-configurator/
Robustní zamykací hydraulické válce firmy CYTEC Zylindertechnik GmbH

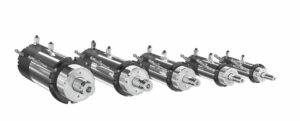

Robustní hydraulické válce s mechanickým zámkem Cytec.
– kruhové zamykací válce s předpětím / bez předpětí
– integrované zamykání
– přesný uzamykací bod
– kompaktní design
– přídržná síla je násobkem zvedací síly
Zamykací síla [kN] | Tlačná síla [kN] | Tažná síla [kN] | Průměr pístu [mm] | ||||
100 bar | 150 bar | 200 bar | 100 bar | 150 bar | 200 bar | ||
32 | 3,1 | 4,7 | 6,3 | 1,6 | 2,4 | 3,2 | 20 |
50 | 4,9 | 7,4 | 9,8 | 2,9 | 4,3 | 5,8 | 25 |
80 | 8,0 | 12,1 | 16,1 | 4,9 | 7,4 | 9,8 | 32 |
150 | 12,6 | 18,8 | 25,1 | 6,4 | 9,6 | 12,8 | 40 |
240 | 19,6 | 29 | 39,3 | 9,5 | 14,0 | 18,9 | 50 |
360 | 31,2 | 47 | 62,3 | 15,3 | 23,0 | 30,5 | 63 |
560 | 50,3 | 75 | 100,5 | 25,6 | 38,0 | 51,3 | 80 |
880 | 78,5 | 118 | 157,1 | 40,1 | 60,0 | 80,1 | 100 |
– Katalog ke stažení – CYTEC_CyPull_broschuere_2022_de_web
– CAD-data – https://cytec-systems.partcommunity.com/3d-cad-models/cylinder-technology-cytec-systems?info=cytec_systems%2Fcylinder_technology&cwid=8327
